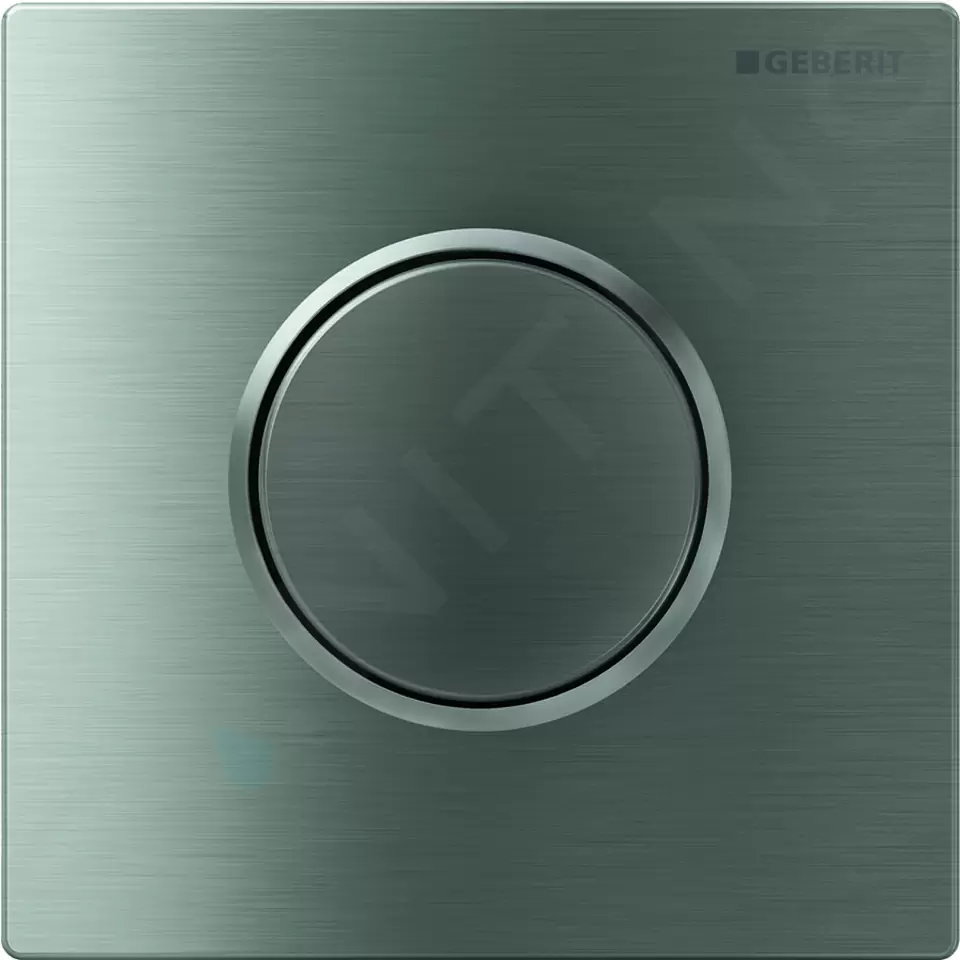

Geberit Ovládání splachování pisoáru, nerezová ocel 116.015.SN.1

Pneumatické ovládání splachování pisoárů, ovládací tlačítko typ 10

Účel použití

• K ručnímu ovládání splachování pisoárů
• Pro instalační prvky Geberit pro pisoár s ovládáním zepředu
• Pro instalační prvky Geberit pro pisoár s ovládáním shora
• K montáži do souprav pro hrubou montáž pro ovládání splachování pisoárů Geberit (od roku výroby 2009)

Vlastnosti

• Ovládací tlačítko s pojistnou závorkou
• Nastavení doby splachování se vzduchovými tryskami (pneumatické)
• Nízká ovládací síla
• Malý zdvihový pohyb
• Aktivace spláchnutí při uvolnění ovládacího tlačítka
• Splachovací množství lze snížit přes regulační šroub soupravy
• pro hrubou montáž až na 0,5 l na spláchnutí
• Skupina armatur II podle DIN 4109

Technické údaje

• Tlak při průtoku: 100-800 kPa
• Maximální zkušební tlak vody: 1600 kPa
• Maximální zkušební tlak vzduchu / inertního plynu: 300 kPa
• Relativní vlhkost vzduchu: < 100 %
• Maximální teplota vody: 30 °C
• Ovládací síla: < 12 N
• Průtok při tlaku 1 bar bez omezovače průtoku: 0.3 l/s
• Průtok při tlaku 1 bar s omezovačem průtoku: 0.18 l/s
• Výpočtový průtok: 0.22 l/s
• Minimální přetlak pro výpočtový průtok: 100 kPa
• Doba proplachování, rozsah nastavení: 4/8/12 s
• Deska a ovládací tlačítko: kartáčované
• Designový kroužek: leštěný

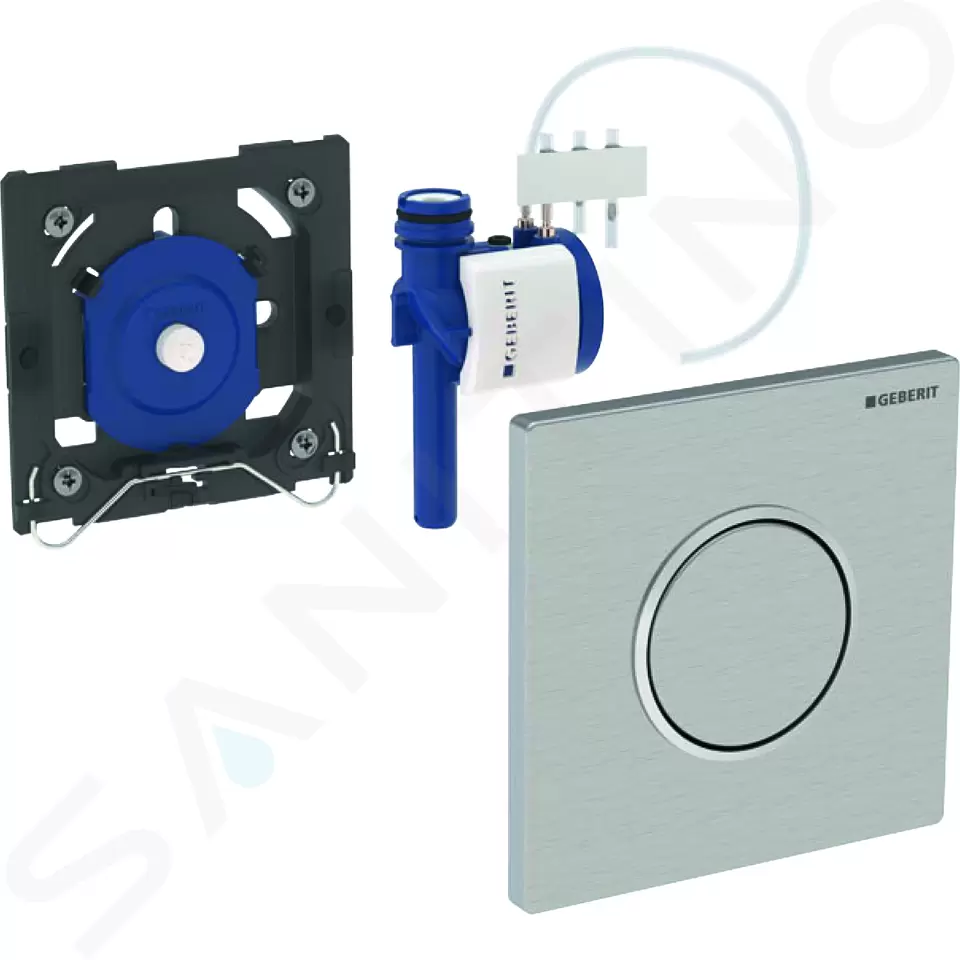

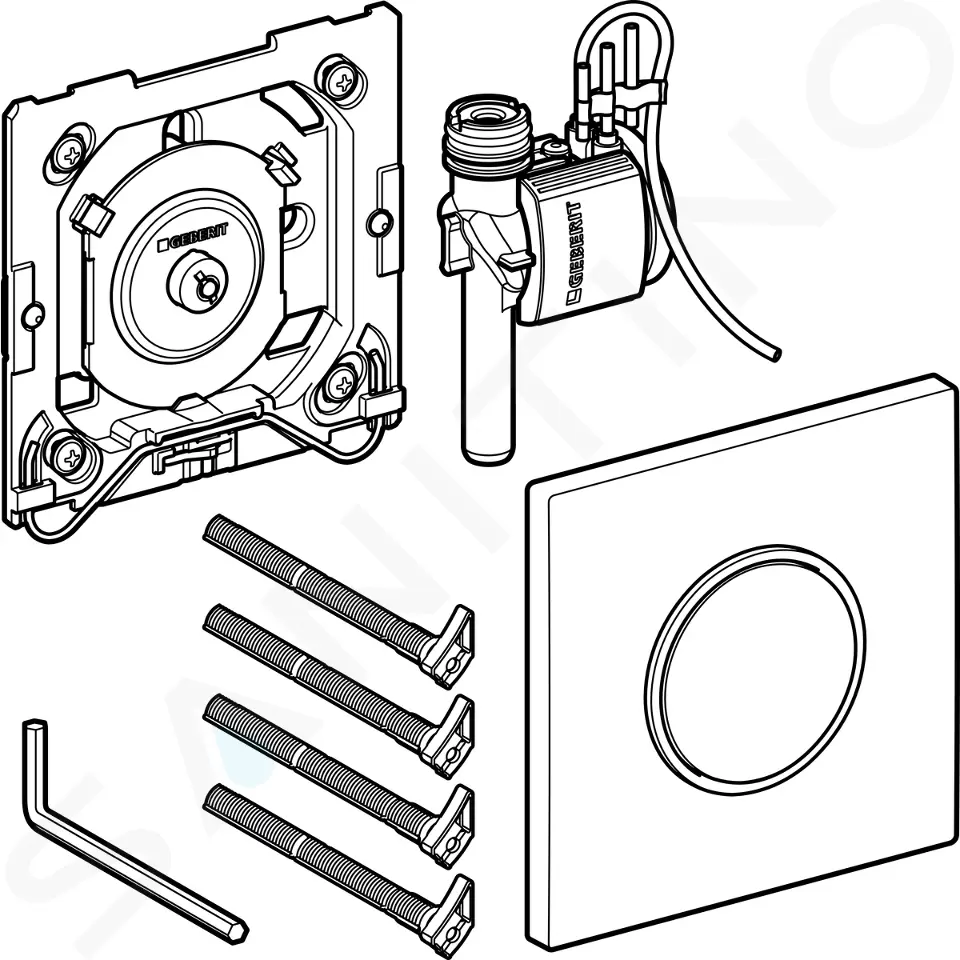

Obsah dodávky

• Ovládací tlačítko typ 10
• Pneumatické spouštění splachování, předmontované na upevňovacím rámečku
• Pneumatický ventil
• Upevňovací materiál
